SWL蝸輪絲桿升降機2型結構為蝸輪與螺桿為鍵聯接，螺桿上配螺母，螺桿上的螺母作軸向運動。螺桿的頭部型式為Ⅰ型（圓柱型）和Ⅲ型（螺紋型）兩種。

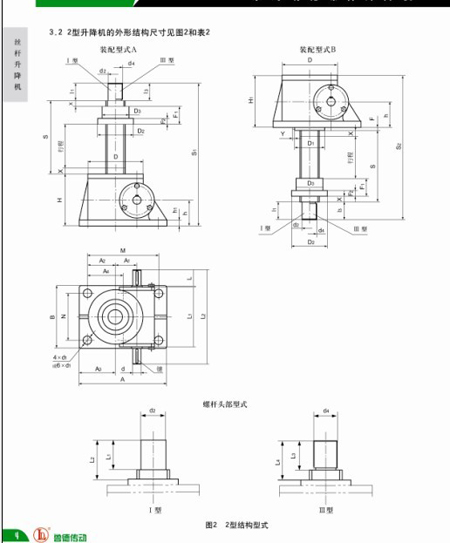

SWL蝸輪絲桿升降機2型結構外型圖及參數
SWL蝸輪絲桿升降機2型結構為蝸輪與螺桿為鍵聯接，螺桿上配螺母，螺桿上的螺母作軸向運動。螺桿的頭部型式為Ⅰ型（圓柱型）和Ⅲ型（螺紋型）兩種。

型號			SWL2.5 QWL2.5	SWL5 QWL5	SWL10/15 QWL10/15	SWL20 QWL20	SWL25 QWL25	SWL35	SWL50	SWL100	SWL120
S			行程 +85	行程 +100	行程 +125	行程 +150	行程 +170	行程 +205	行程 +250	行程 +320	行程 +330
S1			行程 +215	行程 +270	行程 +335	行程 +404	行程 +476	行程 +535	行程 +603	行程 +815	行程 +845
S2			行程 +238	行程 +300	行程 +359	行程 +430	行程 +519	行程 +580	行程 +685	行程 +880	行程 +910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	190	226	250	290	375	375
H1			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	14	16	20	25	30	32	38	42
d （ k6 ）			16	20	25	28	34/32 ★	38	38	45n6	48m6
d1			14	17	21	28	35	35	45	48	48
鍵 GB1096			5 × 5 × 32	6 × 6 × 45	8 × 7 × 45	8 × 7 × 45	10 × 8 × 50	10 × 8 × 70	10 × 8 × 90	14 × 9 × 90	14 × 9 × 90
L			32	45	52	52	56	80	100	100	100
L1			110.5	132	172	213.5	221	265	314	380	380
L2			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D1			68	83	110	140	160	180	200	260	260
A1			45	56	67	72	97	120	135	190	190
A2			50	58	63.5	95	95	135	160	166	166
A3			65	80	86	122.5	130	170	205	223	223
A4			-	-	-	-	-	-	-	206	206
F			26	30	34	39	52	45	65	80	80
安全裕度 X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活動螺母	D2 D3（h9） F1 F2		80 50 45 15	87 70 60 18	110 90 75 25	120 90 100 30	155 130 120 35	190 150 145 35	220 180 170 50	300 240 220 70	330 260 270 80
螺桿頭部	Ⅰ	d2（k6） l1	20 30	25 40	40 50	50 60	70 80	80 80	95 108	130 127	150 130
螺桿頭部	Ⅲ	d4 l3	M22 × 1.5-6g 30	M30 × 2-6g 39	M42 × 2-6g 50	M48 × 2-6g 60	M70 × 3-6g 63	M80 × 3-6g 80	M95 × 3-6g 90	M130 × 4-6g 120	M150 × 4-6g 140

★Φ32為SWL25所要求的軸頭尺寸，Φ34為QWL25所要求的軸頭尺寸。
